5 轴加工中心
赫克 5 轴机器有多种不同款式可供选择，适合许多不同的应用。包括摇篮式、偏摆式、吊耳式和主轴双摆式等多种选择。 偏摆轴旋转范围可以满足各种加工程序复杂的 5 轴零部件。

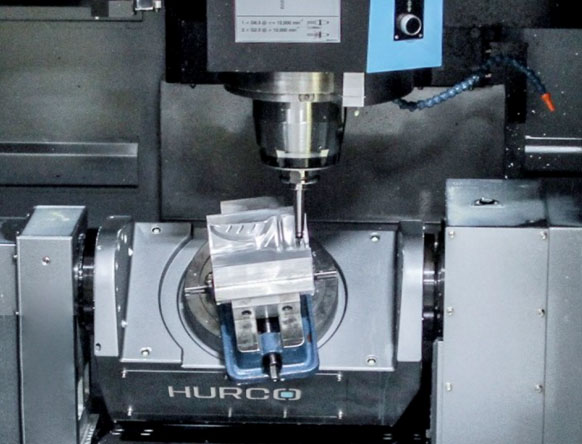

摇篮式A/C轴
| 优势： | 缺点： |
| “C 型结构” | 承重量较低 |
| 更加实惠 | 精度适中 |
| 由于向前倾斜 110°，因此具有良好的下切能力 | 需要根据工作台大小进行加工（限制工件的大小，如较长的模具等） |
| 刚性头设计，皮带驱动主轴以获得更好的扭矩 | 由于摇篮式结构，自动运行相对更难 |

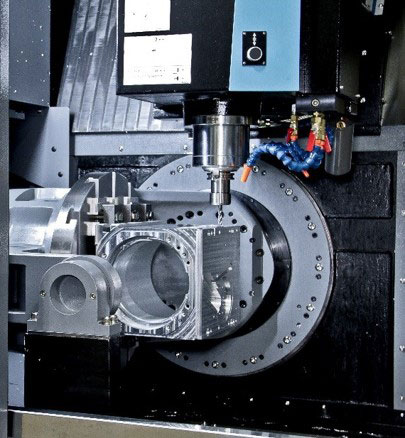

吊耳类型 B/C轴
| 优势： | 缺点： |
| 可以加工较大工件 | 有限的X/Y/Z行程 |
| 可用于加工AC轴无法加工的角度 | Y轴行程受限于重力因素–如果过分延伸则易下垂 |
| 可以夹持较大工件 | 比一般带转台的机床贵 |
| 工作台的操作简单，良好的自动化设计 | 与通常机床操作不太一样 |
| 整体铸造的机身对工件尺寸的限制更少，无需长刀具(X轴刀具进给可达B轴） | 工作台重量的限制可能导致无法加工一些大型工件 |

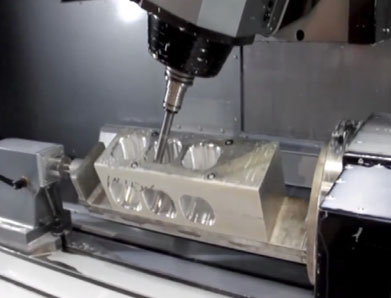

偏摆式主轴与旋转工作台
| 优势： | 缺点： |
| 适合较长且多面的工件固定 | 由于固定受限，比其他配置的多功能性更低 |
| 较长零件的不错之选，带尾座以提供支撑 | 没有4轴旋转机型 |
| 电主轴决定了更高的精度 | 特定于某些应用程序 |

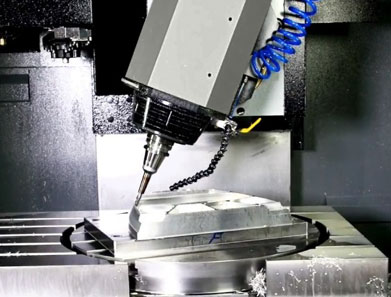

旋转B轴/C轴
| 优势： | 缺点： |
| 多功能性（瑞士军刀） | 操作时90°装夹工件高于机床旋转头 |
| 速度 – 5轴加工零件的最佳解决方案 | 倾斜头可能会导致与工作台平面的干涉 |
| 处理较重的部件 | 不如固定的有力 |
| 电主轴决定了更高的精度 | 通常价格较高 |
